紙品車間臭氧消毒設計方案

一、概述

臭氧以其特有的氣味而得名，它是一種氣體強氧化劑，具有殺菌力強，不產生任何殘留污染，可直接對食品使用等優點。作為一種廣譜高效殺菌劑，其殺菌速度較氯快300—600倍，可以快速殺滅各種細菌繁殖體和芽孢、病毒和真菌，如大腸桿菌、沙門氏菌、金黃色葡萄球菌、枯草桿菌黑色變種芽孢、黑曲霉、乙型肝炎表面抗原等。臭氧極不穩定，可自行分解成氧，不產生任何殘留。臭氧用作殺菌劑的最早試驗是1886年由梅利坦斯在法國進行的，最早的實例是1909年法國科隆冷凍廠利用臭氧對冷藏牛肉表面殺菌以提高貯藏期。近年來，臭氧在食品,化妝品,包裝廠,紙制品廠,制藥廠,水廠,食品保鮮等行業的應用得到快速發展。

生產車間投加臭氧產量的計算方式：

以上凈化空間僅供參考，具體可以按客戶提供空間大小，客戶要求凈化級別，按公式計算，得出臭氧投加量。

根據《消毒技術規范》及實際應用經驗：

三十萬凈化級取C = 2.5ppm = 5mg/m3；

十萬凈化級級取C = 5ppm = 10mg/ m3；

萬凈化級取C = 15ppm = 30mg/ m3；

百級取C = 20ppm = 40mg/ m3 。

二、根據貴公司的提供的相關資料，即：

1、車間為紙品生產車間

2、消毒級別為：三十萬級

3、現需要消毒的空間有：

4、第一個車間：3000*3.5=10500M³  需要臭氧量150g/h 1臺

5、第二個車間：2000*3.5=7000M³   需要臭氧量100g/h 1臺

6、第一個倉庫：6000*3.5=21000M³   需要臭氧量300g/h 1臺

7、第二個倉庫：3000*3.5=10500M³   需要臭氧量150g/h 1臺

根據上述情況，這四個空間需要的臭氧量如下：

產品技術參數

YT-018參考圖片:

300G參數:

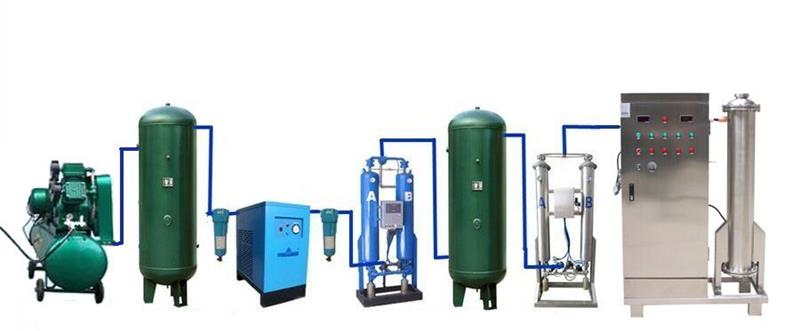

300G參考圖(從左至右依次為:無油空壓機,儲氣罐,精密過濾器，冷干機,精密過濾器，吸干機，儲氣罐，制氧機,臭氧機)


三、臭氧投加方法

1、中央空調內置型臭氧機

    將臭氧消毒機安置在中央空調送風道或回風道內部，利用空調的風力將臭氧消毒機產生的臭氧輸送到需要消毒的車間內。這種臭氧消毒機使用簡單，臭氧氣體也能方便地投送到需要消毒的車間內。（但由于是安置在空調風道內，所以發生故障時，不易察覺，取出維修時也不方便。同時，臭氧氣體可能會對鍍鋅鐵板制做的風道、空調馬達、銅制零部件、電子元件、橡膠密封件等產生一定的氧化和腐蝕作用。）

2、中央空調外置型臭氧機

    將臭氧消毒機產生的臭氧通過管路送入中央空調送風道或回風道內，利用空調的風力將臭氧輸送到需要消毒的車間內。和內置型臭氧消毒機相比，這種臭氧消毒機僅僅是維修和維護方便了，但依然存在臭氧氣體可能損壞空調系統配件的缺點。

3、壁掛式臭氧機

    將臭氧消毒機懸掛在車間外墻壁的高處，通過臭氧消毒機上硅膠管連接將臭氧氣體吹送到車間。（這種臭氧消毒機由于結構、體積等方面的限制，實際吹送臭氧的距離很近，通常不會超過3米，無法對車間的遠處消毒，當車間面積較大時，需要安裝多臺才能達到消毒效果。）

4、移動式臭氧機

    臭氧比空氣重，對對車間消毒時，通常是從高處投放臭氧，并且要求盡量將臭氧投放到車間的每個角落。將臭氧消毒機放在車間外，通過臭氧消毒機上硅膠管連接將臭氧氣體吹送到車間。

5、管道噴淋型臭氧機

    在需要消毒的車間天花上或墻壁高處，安裝直徑和長度合適的PVC管，在PVC管上定向開數量合適的臭氧噴孔，將臭氧消毒機產生的臭氧氣體充入PVC管內，通過臭氧噴孔將臭氧均勻噴灑到車間內。

四、臭氧消毒滅菌的優點

1、消毒無死角 擴散性好

臭氧是一種氣體，因此，應用臭氧消毒滅菌不存在死角，不受細菌種類、濕度等影響。

2、原料易得 環保.無污染無殘留

應用臭氧滅菌是利用臭氧取之于自然，作用后又自行還原于自然，快速自然分解為氧的特性，經濟安全、無二次污染。臭氧滅菌是一種常溫滅菌，能完全解決許多不能耐高溫物品的消毒問題。

3、消毒徹底殺菌能力強

臭氧為氣體消毒劑，可殺滅細菌繁殖體和芽孢、病毒、真菌等，并可破壞肉毒桿菌素,殺菌能力強。適合多種致病微生物，對大腸桿菌、沙門氏菌、金黃色葡萄球菌及甲乙型肝炎病毒、真菌等多種微生物均有很好的殺滅作用。
4、除臭凈化
    臭氧去除異味性能極好。依賴其強氧化性能可快速分解產生臭味及其他氣味的有機或無機物質。臭味的主要成分是胺、硫化氫、甲硫醇等。

五、臭氧與醫藥行業其它消毒產品相比有特殊的優越性

1、臭氧和醫藥行業常用消毒劑相比：

殺菌能力高于甲醛、二氧化硫、高錳酸鉀用氯制劑等消毒劑； 殺菌后剩余的臭氧會自行分解為氧氣，不產生殘留造成污染，這一點是任何化學消毒劑所無法比擬的。

2、 臭氧殺菌與紫外線照射殺菌相比同樣具有特殊的優越性：

臭氧到處滲透，沒有死角。紫外線只有照射到物體表面且達到一定的照射強度標準才有殺菌效果。食品車間一般比較高大，致使紫外線照射強度遠遠不夠，特別是距離遠，照射產生很大死角，如加工案板下部等。臭氧為氣體，滲透性強，擴散性好，濃度均勻，沒有死角； 殺菌速度快。紫外線照射殺菌需要較長的作用時間，一般要照射6小時以上，而符合標準濃度的臭氧只需開機1小時以上；

3、高濕度下殺菌效果更好。

紫外線照射殺菌在環境相對濕度達到60%以上時，消毒效果急劇下降，濕度達到80%以上時反可誘使細菌復活。臭氧則相反，濕度越高，殺菌效果越好。這是由于高濕度下細胞膜膨脹變薄，其組織容易被臭氧破壞，這一特性對于食品行業中普遍存在的高濕環境特別適合；

4、有低濃度保潔功能。

紫外線照射時生產人員必須離開現場，照射完成后無法用低功率的紫外線照射保潔；臭氧消毒時生產人員必須離開現場，消毒完成后可以調低臭氧發生量，用符合國家衛生標準的低濃度臭氧繼續保持生產車間的空氣清潔。

六、注意事項

1.臭氧發生器工作時人員必須離開消毒現場。

2.臭氧發生器勿長時間連續使用，長時間連續使用的建議購置備用機輪流使用。

3.機器設備必須放置在無油污、空氣干凈干燥的地方工作,以延長機器使用壽命。

4.使用時必須輕拿輕放，不能亂扔亂放。

5.機器設備用于水處理，臭氧輸出口必須接上止回閥，（注意：止回閥分正反，在沒接止回閥前檢查有臭氧輸出，再接上止回閥，如沒臭氧就證明止回閥接。方向接反，在這時倒一頭就可以了)；防止回水進入機內，損壞機器。

6.禁止將臭氧機放在消毒區內工作，為了工作的安全，設備應有單獨工作區，再用硅膠管將臭氧氣體輸送到消毒或化學反應區。

7.機器設備必須天天檢查維護；如發現異常要立刻關機，查明原因處理好后再用。

8.使用前機器設備必須良好接地，以防雷電。不用時最好拔掉電源插頭。

9.根據工作環境、使用要求，正確選用臭氧消毒機。

10.機器設備若長時間不用必須將機內、機外殼清理干凈，放置通風干燥的地方，防止受潮損壞。

11.為了防止機器受潮和更好的維護設備，每星期打開《氣泵開關》或《氣控開關》；關掉《濃度調節》或《臭氧開關》工作三小時以上，以清潔機內水氣。
